Кухонные принадлежности Труба из нержавеющей стали

Компания Zhejiang Shuangsen Metal Technology Co., Ltd., производитель высокопроизводительных трубных решений, поставляет кухонные трубы из нержавеющей стали, специально разработанные для строгих операций формовки – развальцовки, гибки, сплющивания и обжатия – без растрескивания. В отличие от стандартных сварных труб, в нашем процессе используется отжиг в чистом водороде и сварка в среде азота, что позволяет получить прямой сварной шов без теней. Механические свойства превышают прочность на растяжение 690 МПа и степень расширения 30%. Варианты поверхности от 180# до 800# зеркальной отделки. 1000-часовое испытание в солевом тумане подтверждает устойчивость к коррозии, что делает этот продукт идеальным для кухонных ручек, носиков чайников и сантехники.

Разработан для тяжелых операций формовки – без растрескивания, без разрывов

Для компонентов кухонной утвари требуются трубки, которые выдерживают многократный изгиб, развальцовку, сплющивание и сжатие без разрушения. Эта линейка продуктов проверена с помощью комплексного режима механических испытаний:

• Предел прочности≥690 МПа – проверено универсальной испытательной машиной.
• Скорость расширения>30% – обеспечивает пластичность при обжатии и формовке концов.
• Тест на сплющивание– отсутствие взрыва при сжатии до заданной высоты.
• Изгиб и уменьшение– сохраняет структурную целостность без растрескивания поверхности.
• 1000-часовое испытание солевым туманом– поверхность не подвержена коррозии (ASTM B117).

Эти механические индикаторы не являются теоретическими; они регулярно проверяются на каждой производственной партии. По сравнению с обычными сварными трубами, которые часто выходят из строя во время развальцовки или гибки под малым радиусом, этот продукт постоянно проходит разрушающие испытания, что снижает процент брака при последующем производстве.

Сварка в среде азота + яркий отжиг в чистом водороде

Целостность сварного шва напрямую влияет на формуемость и коррозионную стойкость. Наша производственная линия включает в себя:

• Сварка с защитой от азота– минимизирует окисление в зоне сварки, обеспечивая прямой шов без теней.
• Светлый отжиг в чистом водороде– колпаковая печь при температуре 860°С ±10°С, устраняющая окалину и восстанавливающая металлургическую структуру.
• Охлаждение после отжига– контролируемая атмосфера предотвращает вторичное загрязнение.

Эта комбинация позволяет получить сварной шов, который практически неотличим от основного металла как по внешнему виду, так и по механической реакции. Бестеневой шов особенно ценится в декоративной кухонной утвари, где визуальное единообразие является обязательным.

Выбор сплава — варианты 409, 409L, 410 и 304/316L.

Марка материала определяет коррозионную стойкость, термостойкость и формуемость. В следующей таблице подробно описаны основные сорта, предлагаемые для кухонной утвари. По запросу также доступны марки 304 и 316L с сопоставимыми механическими характеристиками.

Оценка	С (≤)	Си (≤)	Мн (≤)	П (≤)	С (≤)	Кр	Ни (≤)	Ти
409	0.08	1.00	1.00	0.045	0.045	10,5–11,75	0.50	6×С~0,70
409Л	0.06	1.00	1.00	0.015	0.015	10,5–11,75	0.50	10×С–0,75
410	0.04	1.00	1.00	0.045	0.045	10,3–12,5	0.50	—

Примечание: модели 304 и 316L также доступны со стандартными составами 18-8 и 16-2-2 соответственно.

Проверенные механические свойства – растяжение, текучесть, удлинение

Каждая марка тестируется на постоянную механическую реакцию. Приведенные ниже значения получены на основе реальных производственных партий, а не средних литературных значений.

Оценка	Растяжимость (МПа)	Выход (МПа)	Удлинение (%)	Твердость (ВН)
409	460	265	32	140
409Л	410	235	37	123
410	365	195	22	200

Термическая обработка:Отжиг в колпаковой печи при температуре 860°C ±10°C. Температура кратковременной эксплуатации до 815°C; непрерывная работа до 675°C. Эта термическая стабильность имеет решающее значение для кухонной посуды, подвергающейся воздействию прямого огня или повторяющихся циклов нагрева.

Механическая полировка поверхности – зеркало от 180# до 800#

Визуальный внешний вид является основным отличием кухонной посуды. Наша линия полировки поддерживает:

• Яркая поверхность– Зернистость от 180# до 400#, сатиновая отделка.
• Зеркальная поверхность– Зернистость от 400# до 800#, светоотражающая поверхность.
• Полировка выполняется механически, обеспечивая равномерное направление и глубину.
• Никакого химического отбеливания – сохраняет первоначальную коррозионную стойкость.

По сравнению с химически отполированными трубками наша механически полированная поверхность демонстрирует лучшую долговременную стойкость к потускнению и не страдает от межзеренного воздействия на границах зерен.

Матрица размеров – комбинации внешнего диаметра и толщины

Регулярно производятся следующие размерные ряды. Пользовательские размеры также поддерживаются в короткие сроки.

Диапазон наружного диаметра (мм)	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	2.0	2.5	3.0	4.0
Φ25 и ниже	●	●	●	●	●	●	●	●	●	●	●	●
25 ~ 44,5	●	●	●	●	●	●	●	●	●	●	●	●
44,6 ~ 63,5	●	●	●	●	●	●	●	●	●	●	●	●
76,2 ~ 101,6	●	●	●	●	●	●	●	●	●	●	●	●
Φ101,6 и выше	●	●	●	●	●	●	●	●	●	●	●	●

● общедоступные; другие комбинации могут быть предложены по запросу.

Строгий режим тестирования – за пределами стандартных требований

Каждая партия проходит комплекс разрушающих и неразрушающих испытаний для проверки формуемости и коррозионной стойкости. Эти методы соответствуют стандартам ASTM и JIS:

• Тест на сплющивание– образец расплющивается до заданной высоты; никаких трещин и расслоений.
• Испытание на изгиб– изгиб на оправке на 180°; никакого перелома.
• Расширяющийся тест– расширение конической оправки до 30% НД; никакого разрыва.
• Механические свойства– растяжение, текучесть, удлинение по ASTM E8.
• Испытание солевым туманом– 1000 часов по ASTM B117; рейтинг поверхности 9/10 или выше.

Эти испытания проводятся собственными силами, и их могут наблюдать сторонние инспекторы. Протоколы испытаний предоставляются с каждой поставкой, что обеспечивает полную отслеживаемость.

Прямое применение в производстве кухонной утвари

Данное изделие специально разработано для крупносерийного производства:

• Кухонные ручки– овальные, круглые и D-образные профили.
• Носик чайника– изогнутая геометрия, требующая гибкости и гладкого внутреннего отверстия.
• Ручки и фурнитура для крышек— трубки малого диаметра для декоративных и функциональных деталей.
• Валы для посуды– для шпателей, ковшей и токарей.

Сочетание высокой степени расширения (>30%) и бестеневого сварного шва позволяет производителям выполнять вторичные операции (нарезание резьбы, обжимку, клепку) без предварительного нагрева или промежуточного отжига, что снижает производственные затраты и время цикла.

Почему эта кухонная труба из нержавеющей стали превосходит альтернативы

• Запас формуемости– расширение >30% при среднем по отрасли 20–25%; меньше брака при сжигании.
• Качество сварного шва– Отжиг в среде азота + чистый водород дает шов, который не затеняется и не окисляется во время полировки.
• Запас прочности от коррозии– 1000-часовое испытание в солевом тумане обеспечивает долговременную стойкость даже во влажной кухне.
• Консистенция поверхности– механическая полировка от 180# до 800# обеспечивает равномерный блеск без химических пятен.
• Гибкость оценок– 409, 409L, 410, 304, 316L – один поставщик как для ферритных, так и для аустенитных условий.

По сравнению с импортными аналогами этот продукт обеспечивает сопоставимые или превосходящие результаты механических испытаний при более коротких сроках поставки и прямой технической поддержке со стороны производственной группы.

Часто задаваемые технические вопросы – Трубки для кухонных принадлежностей

Что на практике означает «бестеневой сварной шов»?

После полировки сварной шов визуально не заметен: нет обесцвечивания, канавок и травления границ зерен.

Можно ли приварить эту трубку к другим компонентам?

Да – TIG или лазерная сварка совместимы. Первичный сварной шов, защищенный азотом, обеспечивает металлургическую совместимость со вторичным соединением.

Испытание в солевом тумане в течение 1000 часов проводится на полированных или неполированных образцах?

На полированных образцах (зеркальная поверхность), имитирующих фактическое состояние поверхности при конечном использовании.

Какая максимальная длина доступна?

Обычно длина прямых участков составляет 6000 мм; катушки также доступны для конкретных линий по производству ручек.

Как упаковывается продукт, чтобы предотвратить повреждение поверхности?

Перед упаковкой в ​​ящики каждая трубка прокладывается крафт-бумагой, обматывается пенополиэтиленом и оборачивается влагонепроницаемой пленкой.

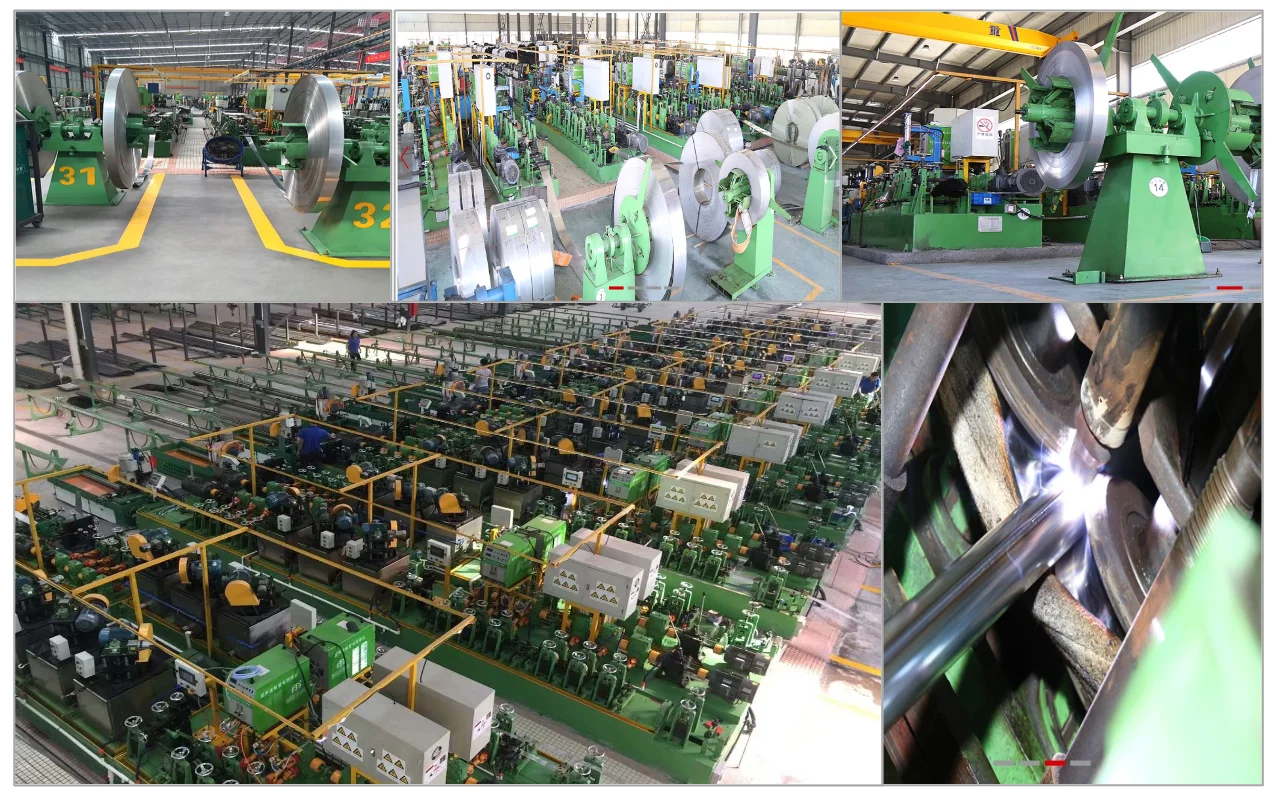

Производственная среда и аккредитация

• Сертифицированы ISO9001 (Качество), ISO14001 (Окружающая среда), ISO45001 (Гигиена труда).
• ISO13485 (Медицинские приборы) – применимо для вариантов высокой чистоты.
• Обозначения «Национальное высокотехнологичное предприятие» и «Специализированный, усовершенствованный, уникальный и новый маленький гигант».
• Собственная металлургическая лаборатория со спектрометром ОЭС и универсальной испытательной машиной.
• Все производственные данные, включая температуру отжига, сварочный ток и скорость полировки, записываются и сохраняются в течение 10 лет.

Эта инфраструктура гарантирует, что каждая партия кухонных труб из нержавеющей стали производится в контролируемых условиях с документированным подтверждением соответствия.

Аспекты жизненного цикла – эффективность материалов и обработки

• Высокая формуемость снижает количество отходов при штамповке и гибке – экономия материала до 5%.
• Яркий отжиг исключает травление, сокращая химические отходы и расход воды.
• Марки 409/409L имеют более низкое содержание никеля, что обеспечивает стабильность затрат и безопасность цепочки поставок.
• 100% пригодна для вторичной переработки – совместима со стандартными потоками переработки нержавеющей стали.

Эти факторы способствуют снижению общих производственных затрат для производителей кухонной посуды без ущерба для качества и долговечности продукции.

Надежная поставка для требовательного производства кухонной утвари

Имея более чем 25-летний опыт работы в металлургии, мы усовершенствовали производство труб из нержавеющей стали для кухонной посуды, чтобы удовлетворить двойным требованиям: визуальному совершенству и механической прочности. Наши собственные испытания, включая расширение, сплющивание, изгиб и воздействие солевого тумана, подтверждают, что этот продукт постоянно соответствует или превосходит спецификации, необходимые для высококачественной кухонной утвари.

Шуангсенская трубная промышленностьзанимается созданием всемирно признанного китайского бренда прецизионных труб из нержавеющей стали. Наше сочетание передовых технологий сварки, отжига в чистом водороде и строгого контроля качества гарантирует, что каждая длина трубок обеспечивает надежную работу в реальном производстве кухонной посуды. Для проектов, требующих формуемости, устойчивости к коррозии и безупречной поверхности, эта линейка продуктов представляет собой эталон качества и стоимости.
